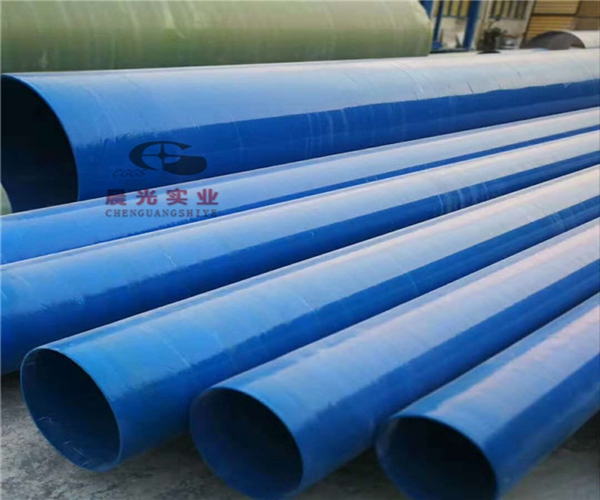

玻璃鋼工藝管道是如何制作出來的呢?他為何能夠深受消費者喜愛呢?對此，玻璃鋼工藝管道廠家--晨光總結了一些關于這方面的知識，接下來就給大家分享一下，你可以作為參考!

　　一：準備工序

　　a、設備調(diào)試。首先認真檢查設備運轉(zhuǎn)及工作部位是否正常，特別要細心檢查樹脂-固化劑雙組分泵是否有堵塞現(xiàn)象，之間配比是否達到設計要求;要確保制襯、纏繞、修整、脫模等設備的運行穩(wěn)定和工作精度;

　　b、清理模具。要求模具表面無坑凹、粉塵、雜物及其他附著物，模具要作到表面平滑，有問題及時修理、維護;

　　c、纏聚酯薄膜。為方便管道脫模，在模具表面應包覆1層聚酯薄膜，薄膜搭接寬度1～2㎝，厚度為40um之間。要求薄膜無破損，無皺折，兩面光滑潔凈。薄膜產(chǎn)品質(zhì)量滿足GB 13950-1992的要求。

　　二：遠紅外深度固化

　　我廠生產(chǎn)制造的玻璃鋼管道都必須進行遠紅外深度固化處理，目的是：可以提高內(nèi)襯層的固化度，改善管道的抗腐耐溫性能;

　　三：制襯工序

　　a、內(nèi)襯樹脂配制。按質(zhì)檢部門根據(jù)當時的工作環(huán)境、溫度條件作出的樹脂配方體系進行內(nèi)襯樹脂配兌，配料量要根據(jù)制造進度合理掌握。當現(xiàn)場情況發(fā)生變化時，質(zhì)檢部門和制造部門應及時調(diào)整配方，并按新配方配制需用的樹脂;

　　b、增強材料準備。按設計要求將制作內(nèi)襯需用的增強材料運送到指定位置，并對一些寬幅面的增強材料先裁切加工到設計寬度;

　　c、內(nèi)襯層制作。按設計要求的鋪層步驟進行內(nèi)襯層制作，各單層鋪設過程中應施加合理的張力，相互之間適量搭接，并用組合壓輥反復滾壓趕出氣泡以保證纖維完全浸透。并要求各增強材料層達到設計的樹脂含量要求;

　　d、初步自檢。按設計要求鋪覆完各層后，要求操作工人進行初步的質(zhì)量檢測：內(nèi)襯是否達到設計厚度,局部是否有貧膠、掛膠現(xiàn)象,是否有白斑、氣泡，是否有等，若發(fā)生上述情況應及時匯報并采取處理措施;

　　e、進入內(nèi)襯遠紅外深度固化工序。

　　四：紅外線固化

　　管道進入固化養(yǎng)護階段。在固化過程中應以適宜的轉(zhuǎn)速保持模具滾動，使其均勻固化。固化過程中應注意監(jiān)控管體溫度，合理調(diào)整固化方案。

　　五：過程質(zhì)量檢驗

　　在纏繞前再次確認內(nèi)襯無氣泡、氣孔，無雜質(zhì)，表面平整，樹脂含量合理，無白斑和局部固化不良等現(xiàn)象。必須認真檢查內(nèi)襯是否合格，不合格的嚴禁上機纏繞。

　　六：管道水壓試驗及擺放

　　每批管道按規(guī)定進行水壓試驗，注滿水，均勻升壓管道設計壓力的1.5倍，并保持不低于2分鐘，仔細檢查管道的表面和壓力表。試壓合格后二點支撐擺放管道。

　　七：纏繞工序

　　將設計好的參數(shù)輸入微機，待內(nèi)襯固化后，由微機控制用無堿無捻玻璃纖維進行往復式纏繞直纏繞層厚度。按規(guī)定厚度外敷100%樹脂含量的外保護層。纏繞層的樹脂含量一般為35%左右，其厚度取決于管道設計的強度和剛度的綜合。

　　八：修整、脫模

　　待管道的巴氏硬度大于30時，對管道端口進行修整。然后用液壓脫模機將管道和模具分離，并在其管道中間部分按要求作標記。

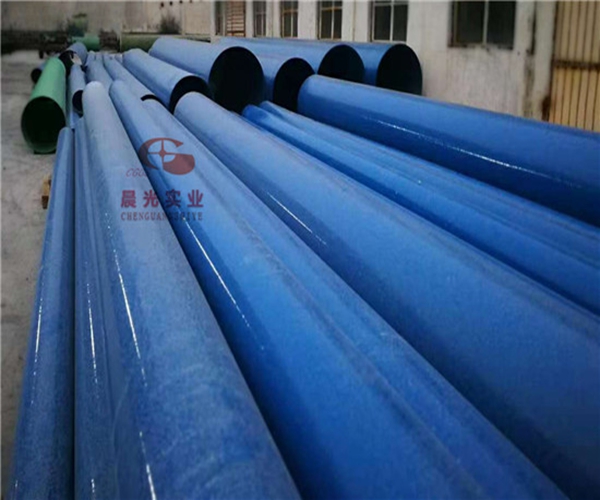

　　綜上所述，就是玻璃鋼工藝管道的制作流程，你可以作為參考!對于玻璃鋼工藝管道如果你還有其他的疑問，都可以撥打玻璃鋼工藝管道廠家--晨光的客服電話，我們將很快時間給與你回復!幫助你更好的了解工藝管道!
